一、薄膜電路工藝

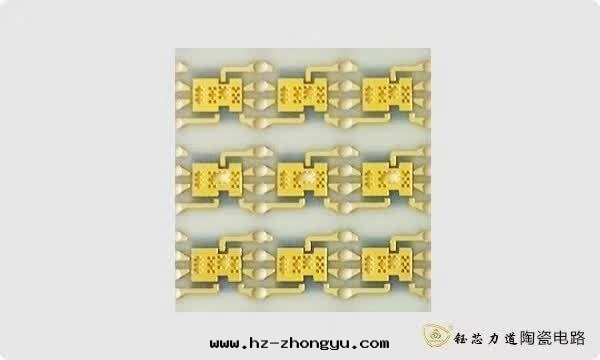

采用通过磁控濺射，图形化光刻，干法湿法蝕刻，電鍍加厚工藝，在陶瓷基板上制作出超细線条電路图形。

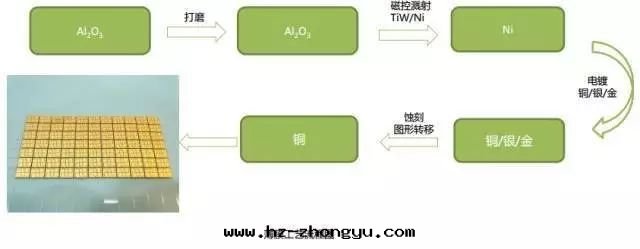

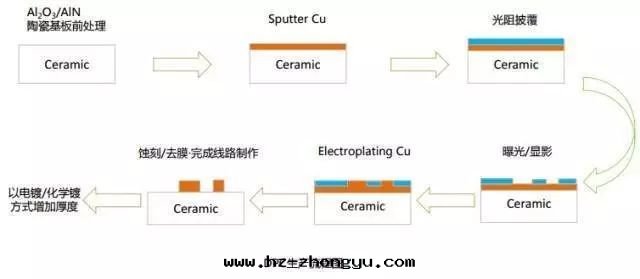

在薄膜工藝中，基于薄膜電路工藝，通过磁控濺射實現陶瓷表面金屬化，通过電鍍實現铜层和金成的厚度大于10微米以上。即 DPC( Direct Plate Copper-直接鍍铜基板)。

二、厚膜電路工藝

1、HTCC(High-Temperature Co-fired Ceramic)

2、LTCC(Low-Temperature Co-fired Ceramic)

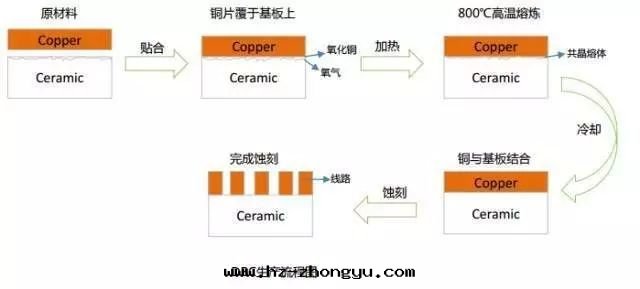

3、DBC(Direct Bonded Copper)

陶瓷基板制作工藝中的相關技術：

1、鑽孔：利用機械鑽孔産生金屬层間的連通管道。

2、鍍通孔：連接层間的铜線路鑽孔完成后，层間的電路並未導通，因此必须在孔壁上形成一层導通层，借以連通線路，这个过程一般業界稱谓“PTH制程”，主要的工作程序包含了去胶渣、化學铜和電鍍铜三个程序。

3、干膜压合：制作感光性蝕刻的阻抗层。

4、內层線路影像轉移 ：利用曝光将底片的影像轉移至板面。

5、  外层線路曝光：經过感光膜的貼附后，電路板曾經过類似內层板的制作程序，再次的曝光、顯影。这次感光膜的主要功能是为了定義出需要電鍍與不需要電鍍的區域，而我们所覆蓋的區域是不需要電鍍的區域。

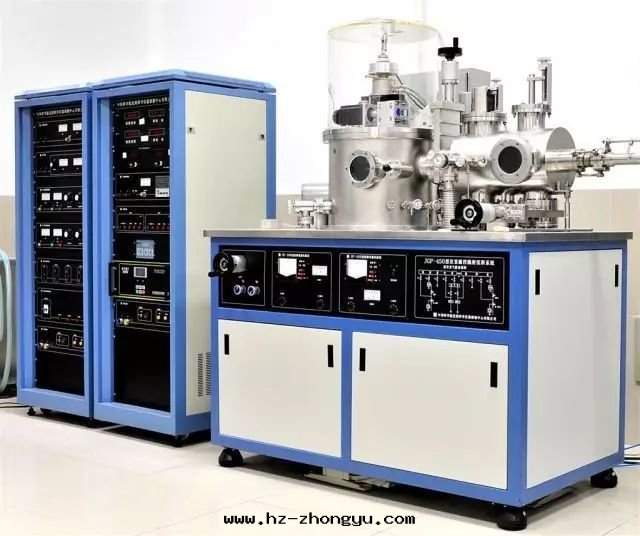

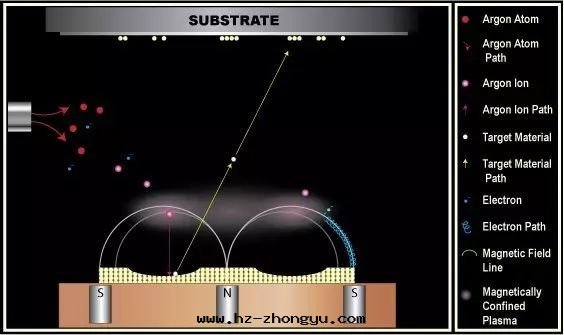

6、磁控濺射：利用气體輝光放電过程中産生的正離子與靶材料的表面原子之間的能量和動量交換，把物質從源材料移向襯底，實現薄膜的澱積。

7、蝕刻——外部線路的形成：

将材料使用化學反應或者物理撞擊作用而移除的技術。蝕刻的功能性體現在針对特定图形，選擇性地移除。

線路電鍍完成后，電路板将送入剝膜、蝕刻、剝锡線，主要的工作就是将電鍍阻劑完全剝除，将要蝕刻的铜曝露在蝕刻液內。由于線路區的頂部已被锡保護，所以采用堿性的蝕刻液来蝕铜，但因線路已被锡所保護，線路區的線路就能保留下来，如此整體線路板的表面線路就呈現出来。

8、防焊漆塗布：

陶瓷電路板的目的就是为了承载電子零件，达成連接的目的。因此電路板線路完成后，必须将電子零件组裝的區域定義出来，而将非组裝區用高分子材料做适當的保護。由于電子零件的组裝連結都用焊锡，因此这種局部保護電路板的高分子材料被稱为“防焊漆”。目前多数的感光型防焊漆是使用湿式的油墨塗布形式。
