裝基板作为LED重要構件随着LED芯片技術的發展也在發生變化，目前LED散热基板主要使用金屬與陶瓷基板。金屬基板以鋁或铜为材料，由于技術成熟，且具成本優勢，目前为一般LED産品所采用。而陶瓷基板線路对位精确度高，为業界公认導热與散热性能极佳材料，是目前高功率LED散热最适的方案，被包括Cree、歐司朗等國際大廠和國內瑞丰、國星等領先企業導入産品。

目前陶瓷基板在國內外均有小規模生産，其未来産業化前景将受到芯片封裝方式的影響，随着未来LED芯片封裝向倒裝或垂直技術方向發展，陶瓷基板将前景可期。

1、陶瓷基板主要用于高功率LED

LED的散热会对LED芯片的效率、壽命、可靠性等産生重要影響，这就要求LED封裝具有良好的散热能力。因此，作为LED重要構件的封裝基板不僅是载片的作用，更是散热的重要通道之一，它的結構和材料在散热过程中起着關鍵的作用。随着LED芯片技術的發展，LED 産品的封裝結構從引腳式封裝結構到表面貼裝式（SMD）封裝結構再到功率型封裝結構，LED的封裝基板也從傳統的玻璃环氧樹脂，發展到如今主流的金屬材料，而近年来陶瓷基板的出現，对鋁基板的地位形成了一定的沖擊。

目前，LED散热基板主要使用金屬與陶瓷基板。金屬基板以鋁或铜为材料，由于技術成熟，且具成本優勢，目前为一般LED産品所采用。而陶瓷基板線路对位精确度高，为業界公认導热與散热性能极佳材料，是目前高功率LED散热最适方案，雖然成本比金屬基板来得高，但照明要求的散热性及穩定性高于笔记本電腦、電視等電子産品，因此，包括Cree、歐司朗、飞利浦及日亚化等國際大廠，都使用陶瓷基板作为LED晶粒散热材質。國內瑞丰、國星、 鴻利、晶科、英特萊等都有導入陶瓷封裝。

由于高分子絕緣材料的導热系数較低，同时耐热性能較差，如果要提高鋁金屬基板的整體導热性能及耐热性能，需要替換掉絕緣材料，但是絕緣材料的啟用，使得同線路無法自傲鋁金屬基板之上布置，所以目前直接提高鋁金屬基板的導热系数還無法實現。而陶瓷散热基板，其具有新的導热材料和新的內部結構，以消除鋁金屬基板所具有的缺陷，從而改善基板的整體散热效果。下表为陶瓷散热基板與金屬散热基板比較。

表1 陶瓷散热基板與金屬散热基板比較

2、不同種類的陶瓷基板均有工藝瓶頸需要跨越

目前市场上的陶瓷散热基板種類很多，工藝也不盡相同，廠家根據LED産品的散热需要選擇合适的散热基板，最終在散热性能和成本上达到最好的綜合效果。

陶瓷散热基板根據材料分有主要有氧化鋁基板和氮化鋁基板，根據結構分主要有單层基板和多层基板（两层）。現階段較普遍的陶瓷散热基板種類共有LTCC（低温共燒多层陶瓷基板）、HTCC（高温共燒多层陶瓷）、DBC（直接接合铜基板）、DPC（直接鍍铜基板）四種，其中HTCC屬于較早期發展之技術，但由于其較高的工藝温度(1300~1600℃)，使其電极材料的選擇受限，且制作成本相當昂貴，这些因素促使LTCC的發展，LTCC雖然将共燒温度降至約850℃，但其尺寸精确度、産品強度等技術上的問題尚待突破。而DBC與DPC則为近幾年才開發成熟，且能量産化的專業技術，但对于許多人来说，此两項專業的工藝技術仍然很陌生，甚至可能将两者誤解为同樣的工藝。

DBC是利用高温加热将Al2O3與Cu板結合，其技術瓶頸在于不易解決Al2O3與Cu板間微气孔産生之問題，这使得該産品的産能與良率受到較大的挑戰，而DPC技術則是利用直接披覆技術，将Cu沉積于Al2O3基板之上，該工藝結合了材料與薄膜工藝技術，其産品为近年最普遍使用的陶瓷散热基板，然而其材料控制與工藝技術整合能力要求較高，这使得跨入DPC産業並能穩定生産的技術門檻相对較高。

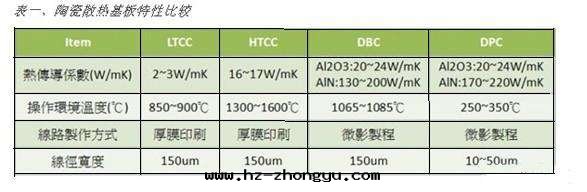

表2 陶瓷散热基板特性比較

目前，國外的陶瓷基板生産廠家包括美國 Lamina公司、杜邦公司，日本住友金屬電子器件株式会社、日本友華公等，國內易美芯光、研創光電等企業也均有生産，其中康弛光電科技有限公司联合中科院上海矽酸盐研究所，曆时两年共同研發並獲得國家實用新型專利的全新K9-H陶瓷LED複合散热材料，成功應用于LED燈泡上並已于去年實現量産。

3、新型垂直和倒裝芯片的封裝需要使用陶瓷基板

矽襯底垂直芯片在封裝时，一般采用陶瓷基板作为热導和電性载體，可以獲得優越的热電效應。在倒裝芯片封裝时，可選取陶瓷基板作为热導和電性载體以獲得優越的热電效應，當然也可以用金屬铜作为基板，这主要取決于誰能更好的解決燈具的三人問題。目前中國LED芯片95%的主流應用市场为正裝芯片，業內人士（映瑞光電科技（上海）有限公司技術副總张宇在上海“十三五”電子信息座談会發言）认为“十三五”期間，國內LED用倒裝和垂直芯片的需求量会穩步增长至目前下遊應用市场的20%-30%。

因此，倒裝或垂直技術的發展对陶瓷基板来说，有着絕对的好處，並且陶瓷在未来的倒裝或垂直封裝工藝中将会更有優勢。此外，在1-5W的功率範圍內，陶瓷封裝也会存有優勢，例如3535这類的器件，可以直接Molding，用聚光杯将它Molding在陶瓷基板上面。封裝方式的改變，進而引發基板材料的變化，因此倒裝芯片的封裝方式或許也将引發一场新一代配套基板材料的變革。

4、陶瓷基板未来成本有待压縮，前景可期

當前導致基板市场價格各异的主要因素，是其采用原材料的差异。例如目前市场主要分为鋁基板、陶瓷基板及铜基板，同时在普通鋁基板的基礎上，當前市场又逐步延生出鏡面鋁基板。鋁基、陶瓷基、铜基三者相比，應該是铜基價格最貴，但是目前市面上铜基板已不多見，其因價格过高，導致性價比偏低。陶瓷基比鋁基略貴，並且當前市面上應用最多的應为鋁基，但是目前市面上均在研發陶瓷基板，其成本也在逐步下降。目前，鋁基板約为400元每平方，铜基板約为800-900元每平方，純陶瓷基板約为500元每平方，印上银電路后为1000元每平方，價格略高。

當國內封裝企業剛涉足顯示及背光領域的时候，科銳的大功率陶瓷封裝光源橫空出世，當时在國內也掀起一阵投身大功率陶瓷封裝的浪潮，此后投身其中的各大國內封裝企業均以失敗告終，主要原因包括：國産封裝技術的不成熟、原材料陶瓷基板依賴進口供貨難，以及品牌知名度的欠缺。進入2015年以来，随着國産倒裝芯片的逐步成熟，对陶瓷基板的市场需求擴大。此外，材料成本的大幅下跌以及國內生産陶瓷基板企業的增多，对于國內陶瓷封裝從業者而言，似乎又看到了久違的春天。與此同时，伴随着CSP技術而催生的新興市场，除去原有的傳統戶外照明市场及強光手電筒市场外，大功率陶瓷封裝也開始向汽車大燈、Flash LED、紫外 LED等領域逐步滲透。因而，其前景看来十分值得期待。
