導热陶瓷垫片是一種主要由氧化鋁为主的高導热性能電子陶瓷材料，質地堅硬呈白色，可适應高温高压多塵的惡劣工作环境，可滿足電子材料防塵防水、導热絕緣的理想性能；陶瓷片主要用于功率器件與散热器之間的傳热和電气隔離能，能夠提高電子設備運行的安全性和穩定性。

氧化鋁陶瓷片表面粗糙度較高，直接裝配将会導致陶瓷片與功率器件、散热器之間会存在許多细微間隙，而縫隙中的空气将会增加接觸热阻；通常在陶瓷片安裝时，会在陶瓷两側塗矽脂填充間隙，減小它们之間的接觸热阻。

热傳導途徑：功率元件→導热矽脂→陶瓷垫片→導热矽脂→金屬散热片

陶瓷垫片特點：

1、氧化鋁陶瓷垫片導热系数高达25~30W/(m-K)，遠比導热矽胶片的導热系数高，而目前矽胶垫片的導热系数大都在1.0~1.5 W/(m-K)，進口的贝格斯系列矽胶布也只有3.5W；因此陶瓷片成为了矽胶片的理想替代導热材料。

2、陶瓷垫片的擊穿強度在10kV~12kV，可承受1700℃以上高温，适應高压、高磨損、強腐蝕的惡劣工作环境，能夠滿足電子産品各種场合的應用要求。

3、高热傳效率可以減少設備因高温導致的各種問題，能夠提高設備運行的安全性和穩定性；而且陶瓷片完全符合歐盟RoHS环保标準。

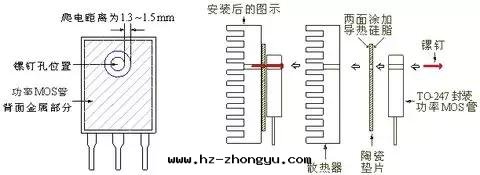

安裝注意事項

1、陶瓷垫片的脆性較大，在安裝时需要注意散热器的表面平整度；

2、功率MOS管使用氧化鋁陶瓷垫片作为时，尺寸必须滿足功率MOS管到散热器的爬電距離要求；

3、由于MOS管是通过螺丝與散热器連接固定，在螺丝上加裝絕緣套管，能夠增加功率MOS管到散热器的爬電距離。
