目前，大部分發光二极管燈的發光部分采用PN結(P型半導體和N型半導體通过擴散制作在同一半導體襯底上，在P型半導體和N型半導體的界面上形成一个稱为PN結的空间電荷区)，而光能被PN結和环氧樹脂/矽胶轉化中的热量吸收，对燈有很大的副作用。發光二极管燈的內部温度会越来越高【導热矽胶片】，亮度会越来越低，使用壽命会越来越短。因此，为了保持發光二极管燈的亮度和延长使用壽命，有必要做好散热工作。

接下来，介紹大功率發光二极管的封装結構：

由于每个人对發光二极管光源的要求越来越高，他们对發光二极管的光輸出率和光色有不同的要求，对發光強度也有不同的要求。为了滿足客戶需求，提高封装技術，各芯片制造商也对封装工廠提出了更高的要求，設計出更能滿足客戶需求的封装結構，從而提高了發光二极管的外部光利用率。

不同的應用領域对發光二极管光源提出了更高的要求，不仅对發光二极管的發光效率和光色有不同的要求，对發光角度和光強分布也有不同的要求。这不仅要求上遊芯片廠開發新的半導體材料，改进芯片制造工藝，設計出符合要求的芯片，也要求下遊封装廠提出更高的要求，設計出滿足一定光強分布的封装結構，提高發光二极管的外部光利用率。

现有的散热技術由以下幾部分組成：散热鋁型材、發光二极管導热矽胶片或導热矽脂，導热陶瓷片、絕缘矽胶膜發光二极管燈組件、電极、發光二极管底座和發光二极管PN結。

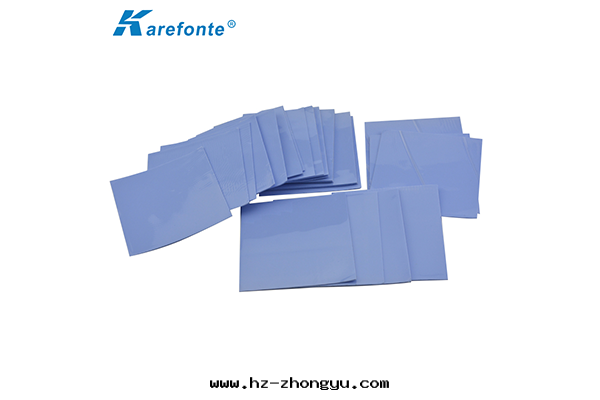

發光二极管導热矽胶片的散热过程如下：從發光二极管的PN結發出的热源通过發光二极管底座到达焊膏焊接层，然后到达铜鍍层，再通过絕缘层到达散热鋁板，然后到达發光二极管導热矽胶片或導热矽脂，再将热量傳遞到散热鋁板进行散热，從而完成整个散热环节。

一般来说，發光二极管燈底座的導热系數約为80W/m.k；覆铜层的導热系數为400瓦/米克，鋁板的導热系數約为1瓦/米克，而發光二极管導热矽胶片或導热矽脂的導热系數一般为0.8~5.0瓦/米克。另外，LED導热矽胶片具有鋁板的橫向導热和均温功能，且絕缘层的热流密度高于導热矽脂，可見最難散热的是鋁板的絕缘层。

由于鋁板上的絕缘层是最難散热的，铜塗层和絕缘层應该通过鑽孔去除，这樣鋁基板可以暴露，锌可以沉積在暴露的鋁板上，鎳可以鍍在锌表面，铜可以鍍在鎳上，然后锡或金可以噴塗在铜上。經过处理后，塗层附着力強，導热性能好，經过電鍍处理后，可以将發光二极管焊接在鋁板上。焊接完成后，發光二极管的PN結發出的热量通过發光二极管底座到达焊膏焊料块，然后到达鋁板，再通过發光LED導热矽胶片或導热矽脂将热量傳導到散热鋁型材，然后散發到空气中。去除導热系數很小的絕缘层后，散热效果大大增強，發光二极管底座的温度也相應降低，從而延长了發光二极管燈的使用壽命和穩定性。
