目前随着業界对電子産品的電磁兼容（EMC）的重視，以及CE、FCC、CCC等國家或组織的電磁兼容标準的出台，通讯産品、醫療設備、家用電器等，尤其是防止信息洩漏和增強抗干擾的軍用設備，必须对設備進行電磁屏蔽，以減少环境对設備或者設備对环境的輻射干擾，使設備适應複雜工作环境，确保設備正常實現設計功能，提高設備的可靠性、安全性。

實現EMC必须是一个綜合性的系統設計，因为它涉及到的頻段從150K--1GHz,軍标甚至從9K--10GHz，在如此宽的頻段內必须达到相應的電磁干擾傳導或輻射的限值。

随着高頻化、数字化、小型化、低耗化，現在200KHz的開關電源早已成为主流，信号傳輸頻率上百MHz的很常見。PCB板已經從双层板到4层板、6层板、8层板，PCB板的走線密度越来越高，已經不僅僅是一个電路的载體，而成为一个有着電源功率電路、地、高頻时鐘信号、控制信号等各種高頻、低頻、模拟、数字等各種信号的系統，必须要防止各線之間的耦合。PCB板的布局、走線僅僅是EMC設計的開始，優化的PCB板能有效減少信号線間的耦合，但並不能解決全部問題。還要考慮接地，減小干擾信号洩漏的接地阻抗；還有就是濾波，对一些干擾器件源從起始點就考慮抑制干擾，到后端的I/O端口或是電源的進出線也要考慮濾波措施，这里面也有很多不同類型的材料器件可供選擇，如電源濾波器、饋通濾波器、三端濾波器、表貼濾波器、信号濾波器、吸收濾波器、濾波阵列板、濾波連接器等，因它们的材質、濾波頻段、電路結構和安裝方式不同，所以要根據适用场合選擇合适的材料，这个有时間可以再具體介紹。下面簡單说一下常用的屏蔽材料：

屏蔽通常分为磁屏蔽和電屏蔽

磁屏蔽指的是对磁场（H场）的屏蔽，通常是從2K－100K，磁屏蔽材料是坡莫合金，鎳铁合金，鎳鋼合金等高磁導率的铁磁性材料，是屏蔽變压器,CRT等低頻磁场源最有效的材料。應該注意的是當场強很大时，会使磁屏蔽材料飽和，降低屏蔽效能，所以要選擇合适的材料、板材厚度、层数以及加工工藝。

電屏蔽指的是对電场（E场）的屏蔽，它通常可選用的屏蔽材料種類比較多，如下：

一、導電彈性體襯料（導電橡胶)

每種導電橡胶都是由矽酮、矽酮氟化物、EPDM或者碳氟化物－矽氟化物等粘合劑及純银、鍍银铜、鍍银鋁、鍍银鎳、鍍银玻璃、鍍银铅或炭颗粒等導電填料组成。

由于这些材料含有银，包裝和存儲条件應與其他含银元件相似，它们應當存儲在塑料板中，例如聚酯或者聚乙烯，遠離含硫材料。标準形狀有：實體O形条、空心O形条、實體D形条、空心D形条、U行条、矩形条、中空矩形条、中空P形条、通道条以及模制導電橡胶成形件、模制的D-形圈/O-形圈、各種法蘭、I/O襯垫。

特點：在20M－20GHz的範圍內可达90 dB－120dB,純银颗粒的甚至可达到120dB以上。能起到屏蔽和环境密封的作用，安裝方便，适用于通讯、醫療、軍品、航空等场合。

二、EMI導電泡棉襯料

導電泡棉是把導電編制套缠繞在采用聚氨基甲酸乙脂或EPDM構成的泡绵芯上，導電編制套通常是由鍍银鎳尼龍、鋁泊或者Monel丝（鎳铜合金）Ferrex（鍍锡包铜鋼丝）组成，有良好的導電性。符合阻燃等級（UL94-V0），具有好的彈性和柔韌性等機械性能。導電泡棉襯垫具有良好的屏蔽性能，遇到電波时，則会根據其物體的性質而進行反射、吸收、提供极佳的屏蔽效果。並且具有极高的性價比，是目前最新的、也是應用最广的屏蔽材料。

技術指标

平均屏蔽性能 90dB

表面電阻 0.07Ω/m2以上

使用温度－40～70°C

永久压縮形變3％～10％，比較好的可以做到0％變形，一万次耐磨試验

防火 UL认證

特點：低压力、非常好的屏蔽效果，屏蔽性能超过90dB，有彈性，重量輕，低表面接觸電阻，截面選擇衆多，UL級防火，可以采用導電PSA固定。

三、金屬EMI襯料，夾卡襯料和鈎爪料铍铜簧片

这些品種包括編制丝网、彈性體芯上缠繞丝网、在彈性體中的定向金屬丝和金屬丝屏，它们通常在20MHz－1GHz的範圍內提供60dB－100dB的衰減。可以通过導電粘合劑或者機械固定在箱體的槽中。

還可以由Monel或鋁丝定向嵌在矽酮中，不但可以提供EMI屏蔽，還可以用做雨水、漏水、灰塵和通气密封，温度範圍－55°C－＋260°C 。

夾式EMI襯料則是由填充炭的矽酮条或者由矽酮带上的Monel丝、氯丁橡胶上的Ferrex丝提供EMI屏蔽，将襯料固定在防腐的不鏽鋼彈簧夾上，安裝起来方便。不需要孔或緊固件。

铍铜簧片是用特殊合金铍铜制成的指形簧片，使高等級EMI屏蔽效果和彈性鈎爪擦與小封闭力特性相結合。铍铜的高性能參数：拉伸強度高、防腐性能好和導電性能佳，使得它成为一種用在宽頻段的理想EMI屏蔽材料，可用在存在EMI/RFI或者ESD問題的範圍很广的電子設備中。有亮铜、亮鎳、亮锡不同成品，安裝在不同的金屬表面，減少不同金屬間的電化噪聲和電腐蝕。

Spira金屬螺旋管，可以選用槽式安裝，金屬管內也可以填有橡胶或矽酮芯體。

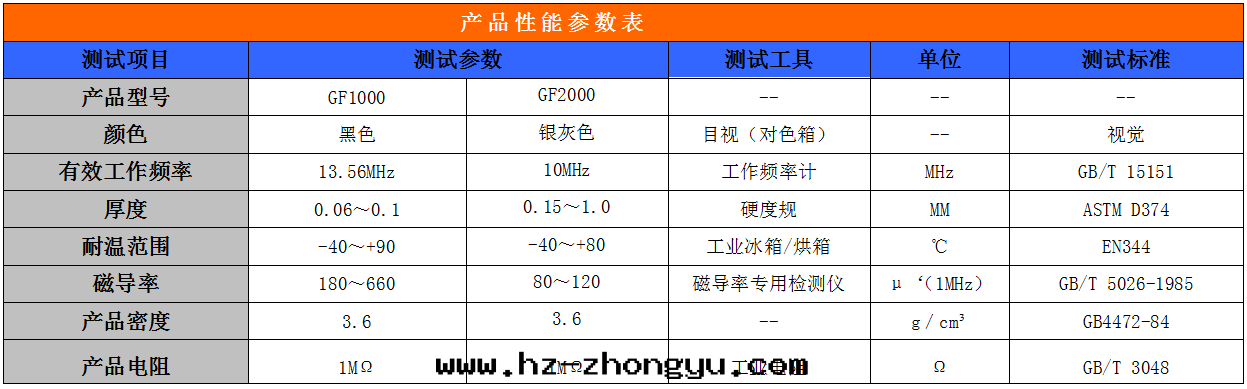

另外，其他常用的電磁屏蔽材料還有金屬導電屏蔽胶带、屏蔽通風口板、VIP屏蔽空气过濾器、EMI屏蔽玻璃視窗、用于LED視頻窗口的屏蔽透光丝网膜、微波吸收材料、專業的扁平電缆EMI屏蔽套、用于普通線缆的屏蔽編制丝网带等。
