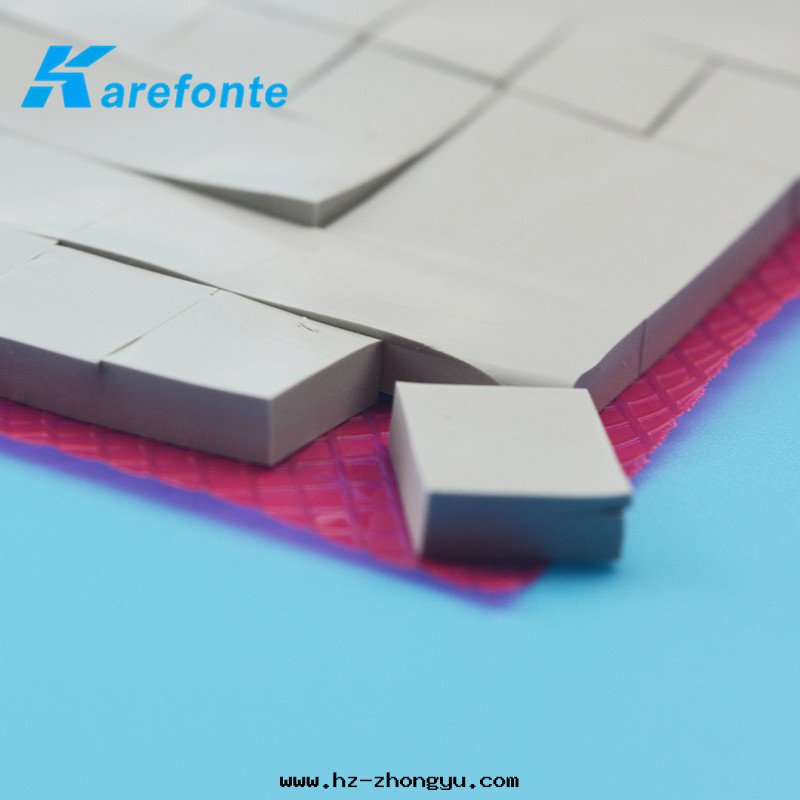

導热矽胶片是以矽胶为基材，添加金屬氧化物等各種辅材，通过特殊工藝合成的一種導热介質材料，在行業內，又稱为導热矽胶垫，導热矽胶片，软性導热垫，導热矽胶垫片等等，是專門为利用縫隙傳遞热量的設計方案生産，能夠填充縫隙，完成發热部位與散热部位間的热傳遞，同时還起到絕緣、減震、密封等作用，能夠滿足設備小型化及超薄化的設計要求，是极具工藝性和使用性，且厚度适用範圍广，一種极佳的導热填充材料。

導热矽胶片生産工藝过程，其生産工藝步驟主要有：原材料準備→塑炼、混炼→成型硫化→修整裁切→檢验等。下面簡單介紹導热矽胶片的生産工藝流程：

1、原材料準備

普通有機矽胶的热導率通常只有0.2W/m·K 左右。但是在普通矽胶中混合導热填料可提高其導热性能。常用的導热填料有金屬氧化物(如Al2O3、MgO、BeO等)、金屬氮化物(如SiN、AlN、BN 等)。填料的热導率不僅與材料本身有關，而且與導热填料的粒徑分布、形态、界面接觸、分子內部的結合程度等密切相關。一般而言，纤維狀或箔片狀的導热填料的導热效果更好。

2、塑炼、混炼

塑炼、混炼是矽胶加工的一个工序，指采用機械或化學的方法，降低生胶分子量和粘度以提高其可塑性，並獲适當的流動性，以滿足混炼和成型進一步加工的需要。導热矽胶片制作原料一般是使用機械高速攪拌進行破坏。經过配色混炼后由乳白色矽胶變位各種顔色的片料。

3、成型硫化

如果想要做成柔软有彈性且耐拉的導热矽胶片需要用的就是要進行过二次硫化的有機矽胶。硫化實際上也可以叫固化。液态的導热矽胶在第一階段加热成型后,其交联密度不夠,要使其進一步硫化反應才能增加導热矽胶片的拉升強度、回彈性、硬度、溶脹程度、密度、热穩定性都比一次硫化有較大的改善。如果不進行二次硫化,也許生産的導热矽胶片在性能上会受到一定的影響，得不到性能更好的産品。一次硫化后的産品參数與二次硫化的參数不盡相同，这與實際操作过程及步驟也有關。

4、修整裁切

高温處理后的導热矽胶片需要放置一段时間，让其自然冷卻后在進行不同尺寸規格的裁切，而不能采用其他快速冷卻方式。否則会直接影響導热矽胶垫的産品性能。

5、成品檢測

其中成品需要檢測的主要項目包括：導热系数、耐温範圍、體積電阻率、耐電压、阻燃性、抗拉強度、硬度、厚度等。

1、材料較软，压縮性能好，導热絕緣性能好，厚度的可調範圍比較大，适合填充空腔，两面具有天然粘性，可操作性和維修性強；

2、選用導热矽胶片的最主要目的是減少热源表面與散热器件接觸面之間産生的接觸热阻，導热矽胶片可以很好的填充接觸面的間隙；

3、由于空气是热的不良導體，会嚴重阻礙热量在接觸面之間的傳遞，而在發热源和散热器之間加裝導热矽胶片可以将空气擠出接觸面；

4、有了導热矽胶片的補充，可以使發热源和散热器之間的接觸面更好的充分接觸，真正做到面对面的接觸.在温度上的反應可以达到盡量小的温差；

5、導热矽胶片的導热系数具有可調控性，導热穩定度也更好；

6、導热矽胶片在結構上的工藝工差彌合，降低散热器和散热結構件的工藝工差要求；

7、導热矽胶片具有絕緣性能（該特點需在制作當中添加合适的材料）；

8、導热矽胶片具減震吸音的效果；

9、導热矽胶片具有安裝，測試，可重複使用的便捷性。

相对導热矽脂，導热矽胶片有以下缺點：

1、雖然導热系数比導热矽脂高，但是热阻同樣也比導热矽胶要高；

2、厚度0.5mm以下的導热矽胶片工藝複雜，热阻相对較高；

3、導热矽脂耐温範圍更大，它们分别導热矽脂-60℃～300℃，導热矽胶片-50℃～220℃；

4、價格：導热矽脂已普遍使用，價格較低，導热矽胶片多應用在笔记本電腦等薄小精密的電子産品中，價格稍高。

◆LED行業使用

●導热矽胶片用于鋁基板與散热片之間

●導热矽胶片用于鋁基板與外殼之間

◆ 電源行業

用與MOS管、變压器（或電容/PFC電感）與散热片或外殼之間的導热

◆ 通讯行業

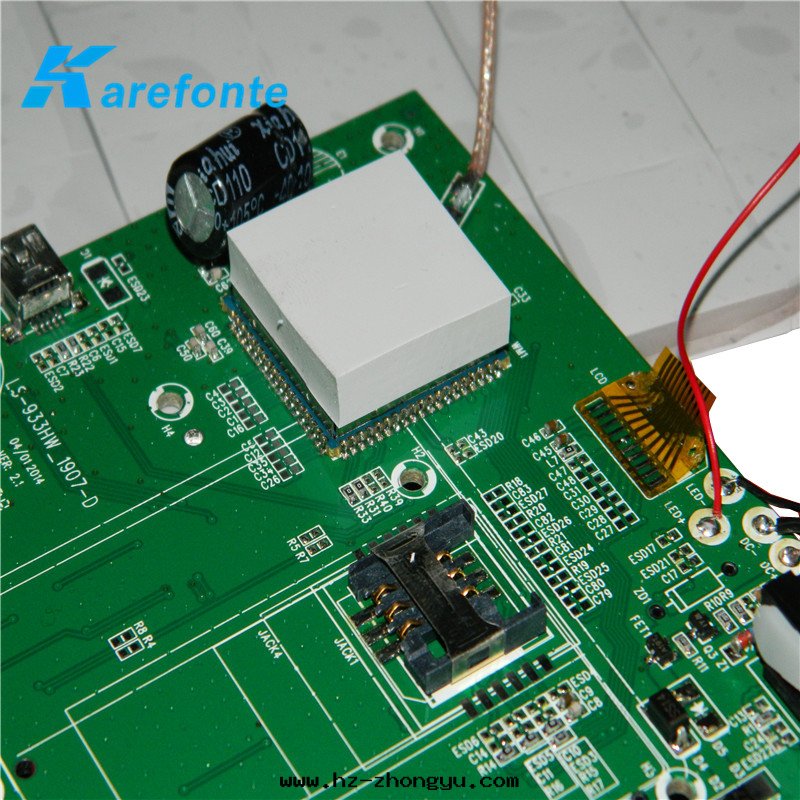

●産品在主板IC與散热片或外殼間的導热散热

●機頂盒DC-DC IC與外殼之間導热散热

◆ 汽車電子行業的應用

汽車電子行業應用（如氙气燈镇流器、音響，車载系列産品等）均可用到導热矽胶片

◆PDP /LED電視的應用

功放IC、图像解码器IC與散热器（外殼）之間的導热

◆家電行業

微波爐/空調（風扇電機功率IC與外殼間）/電磁爐（热敏電阻與散热片間）

◆導热系数選擇

導热系数選擇最主要還是要看热源功耗大小，以及散热器或散热結構的散热能力大小。一般芯片温度規格參数比較低，或对温度比較敏感，或热流密度比較大（一般大于0.6w/cm3 需要做散热處理，一般表面小于0.04w/cm2 时候都只需要自然对流處理就可以）这些芯片或热源都需要進行散热處理，並且盡量選擇導热系数高點的導热矽胶片。

消費電子行業一般不允許芯片結温高于85 度，也建議控制芯片表面在高温測試时候小于75 度，整个板卡的元器件也基本采用的是商業級元器件，所以系統內部温度常温下建議不超过 50度。第一外观面，或終端客戶受能接觸的面建議温度在常温下得低于 45 度。選擇導热系数較高的導热矽胶片可以滿足設計要求和保留一些設計裕度。

注解：热流密度：定義为：單位面積（1 平方米）的截面內單位时間（1 秒）通过的热量.結温它通常高于外殼温度和器件表面温度。結温可以衡量從半導體晶圆到封裝器件外殼間的散热所需时間以及热阻。

◆影響導热矽胶導热系数的因素

1、聚合物基體材料的種類和特性

基體材料的導热系数超高，填料在基體的分散性越好及基體與填料結合程度越好，導热複合材料導热性能越好。

2、填料的種類

填料的導热系数越高，導热複合材料的導热性能越好。

3、填料的形狀

一般来说，容易形成導热通路的次序为晶须 >纤維狀 > 片狀 > 颗粒狀，填料越容易形成導热通路，導热性能越好。

4、填料的含量

填料在高分子的分布情況決定着複合材料的導热性能。當填料含量較小时，起到的導热效果不明顯；當填料过多时，複合材料的力學性能会受到較大的影響。而當填料含量增至某一值时，填料之間相互作用在體系中形成類似网狀或者鍊狀的導热网鍊，當導热网鍊的方向與热流方向一致时，導热性能最好。因此，導热填料的量存在着某一臨界值。

5、填料與基體材料界面的結合特性

填料與基體的結合程度越高，導热性能越好，選用合适的偶联劑对填料進行表面處理，導热系数可提高10%—20%。

1、保持與導热矽胶片結束面的干淨，預防導热矽胶片黏上污穢，污穢的導热矽胶片自粘性和密封導热性会變差。

2、拿去導热矽胶片时，面積大的導热矽胶片應該從中心部位抓取，面積較小片材抓取不予要求，因为大块的導热矽胶片受力不均，会導致變形，影響后續操作，甚至損坏矽胶片。

3、左手拿片材，右手撕去其中一面離型保護膜。不能同时撕去两面保護膜，減少直接接觸導热矽胶片的次数和面積，保持導热矽胶片自粘性及導热性不至于受損。

4、撕去保護膜的一面，朝向散热器，先将導热矽胶片对齊散热器。缓慢放下導热矽胶片时。要小心避免气泡的産生。

5、操作中如果産生了气泡，可拉起矽胶片一端重複上述步驟，或借助工具輕輕抹去气泡，力量不宜过大，以免導热矽胶片受到損害。

6、撕去另一面保護膜，放入散热器，撕去最后一面保護膜力度要小，避免拉傷或拉起導热矽胶片。

7、緊固或用強粘性導热矽胶片后，对散热器施加一定的压力，並存放一段时間，保證把導热矽胶片固定好。

綜上所述，導热矽胶片散热效果是非常好的，而在導热矽胶片的安裝过程中，建議，應當小心謹慎，不要心浮气躁，導致起气泡以及導热矽胶片受到損害，否則浪費了金錢，也耽誤了时間。
